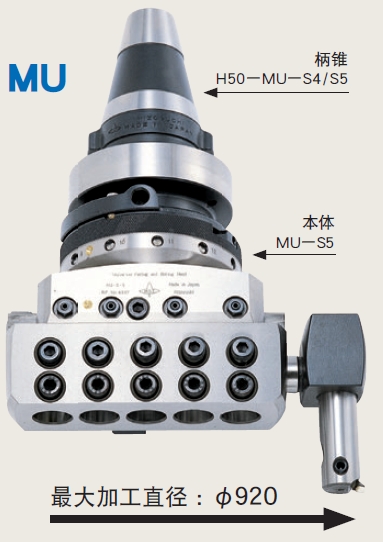

日本BIG CK鏜刀系統大徑TW粗鏜頭
品牌：BIG(大昭和)
型號：BBT50-CK7-210

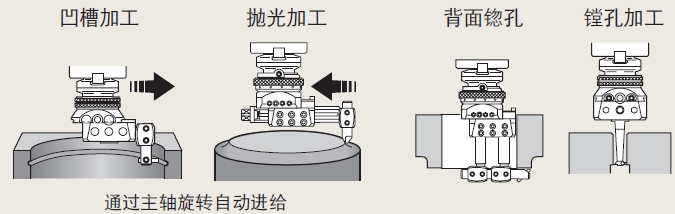

萬向型多用途鏜刀柄所有加工一臺實現
高精度?壽命長
淬火后研磨，并進行組裝磨合加工。同時實現長壽命和高精度。滑塊的移動精度為，50L時保證垂直度在5um以內。萬全的售后服務體制應對檢測及修理。
規格
| 種類 | 最大加工直徑 | 最大滑塊進給 | 自動進給速度 | 微調整進給（1刻度） | 快速返回螺絲 | 容許最大轉數min-1 | kg |
| MU | φ260 | 48 | 0.05 / 回轉 | 0.005 微調游標刻度 0.001 |
ー | 600 | 2.1 |
| MU-S4 | φ400 | 52 | 0.02 0.24/回轉 12級變速 |
0.005 | 3.0 / 回轉 | 400 | 7.0 |
| MU-S5 | φ620 | 112 | 8.7 | ||||
| MU-S6H | φ800 | 140 | 250 | 21.0 | |||
| MU-S6 | φ920 | 210 | 23.3 |

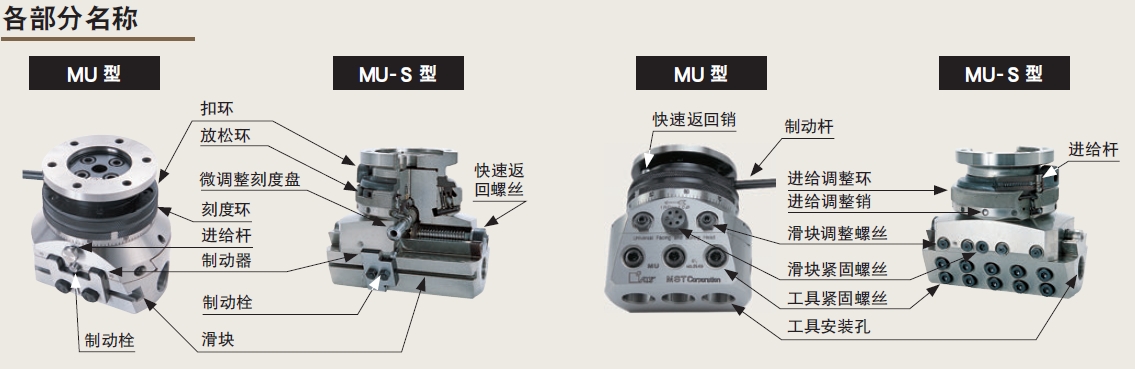

| 本體 ( 組套) 附屬品 |
MU MU-S4 MU-S5 MU-S6H MU-S6 | |||||||||||||||
| 本體 | MUーH | MUーS4ーH | MUーS5ーH | MUーS6HーH | MUーS6ーH | |||||||||||
| 鏜孔桿 | 外徑×全長 | 有效長 | 數 | 外徑×全長 | 有效長 | 數 | 外徑×全長 | 有效長 | 數 | 外徑×全長 | 有效長 | 數 | 外徑×全長 | 有效長 | 數 | |
| 18× 60 | 30 | 1 | 22× 85 | 45 | 1 | 22× 85 | 45 | 1 | 30×120 | 70 | 1 | 30×120 | 70 | 1 | ||
| 18× 90 | 60 | 1 | 22×125 | 85 | 1 | 22×125 | 85 | 1 | 30×200 | 150 | 1 | 30×200 | 150 | 1 | ||
| 18×120 | 90 | 1 | 22×165 | 125 | 1 | 22×165 | 125 | 1 | 30×260 | 210 | 1 | 30×260 | 210 | 1 | ||
| 鏜孔桿刀柄 | 外徑×柄長 | 數 | 外徑×柄長 | 數 | 外徑×柄長 | 數 | 外徑×柄長 | 數 | 外徑×柄長 | 數 | ||||||
| 18× 82 | 1 | 22× 98 | 3 | 22× 98 | 2 | 30×120 | 2 | 30×120 | 2 | |||||||
| 18×120 | 1 | 22×180 | 1 | 22×130 | 1 | 30×220 | 1 | 30×220 | 1 | |||||||
| ー | ー | 22×229 | 1 | 30×360 | 1 | 30×360 | 1 | |||||||||
| 鏜孔桿刀柄用調整套環 | ー | 內徑×厚度 | 數 | 內徑×厚度 | 數 | 內徑×厚度 | 數 | 內徑×厚度 | 數 | |||||||
| 22×10 | 1 | 22×10 | 1 | 30×10 | 1 | 30×10 | 1 | |||||||||
| 22×20 | 1 | 22×20 | 1 | 30×20 | 1 | 30×20 | 1 | |||||||||
| 22×60 | 1 | 22×45 | 1 | 30×40 | 1 | 30×40 | 1 | |||||||||
| ー | 22×60 | 1 | 30×70 | 1 | 30×70 | 1 | ||||||||||
| ー | ー | 30×80 | 1 | 30×80 | 1 | |||||||||||
| 鏜孔桿刀柄用拉緊螺栓 | ー | 外徑×長度 | 數 | 外徑×長度 | 數 | 外徑×長度 | 數 | 外徑×長度 | 數 | |||||||
| M12×40 | 1 | M12×89 | 1 | M16×80 | 1 | M16×120 | 1 | |||||||||
| 夾緊套筒 | 外徑×全長 | 數 | 外徑×全長 | 數 | 外徑×全長 | 數 | 外徑×全長 | 數 | 外徑×全長 | 數 | ||||||
| 18× 8 | 1 | 22× 8 | 1 | 22× 8 | 1 | 22×12 | 1 | 22×12 | 1 | |||||||
| 18×10 | 1 | 22×10 | 1 | 22×10 | 1 | 22×14 | 1 | 22×14 | 1 | |||||||
| 18×12 | 1 | 22×12 | 1 | 22×12 | 1 | 22×18 | 1 | 22×18 | 1 | |||||||
| 18×14 | 1 | 22×14 | 1 | 22×14 | 1 | 30×22ーA | 1 | 30×22ーA | 1 | |||||||
| ー | 22×18 | 1 | 22×18 | 1 | 30×22ーB | 1 | 30×22ーB | 1 | ||||||||
| 鏜孔刀 | 材料種類 | 角×全長 | 數 | 角×全長 | 數 | 角×全長 | 數 | 角×全長 | 數 | 角×全長 | 數 | |||||
| 高速鋼 | □ 6×30LーH | 3 | □ 6×40LーH | 3 | □ 6×40LーH | 3 | □ 10×60LーH | 3 | □ 10×60LーH | 3 | ||||||
| 硬質合金 | □ 6×30LーC | 1 | □ 6×30LーC | 1 | □ 6×30LーC | 1 | □ 10×60LーC | 1 | □ 10×60LーC | 1 | ||||||
| 其他附屬品 | ●制動桿 ●扳手 ●定位桿 ●L型扳手 |
●制動桿 ●L型扳手 ●T型手柄 ●扳手 ●中型扳手 |
●制動桿 ●輔助桿 ●T型手柄 ●L型扳手 ●中型扳手 ●扳手 | |||||||||||||
