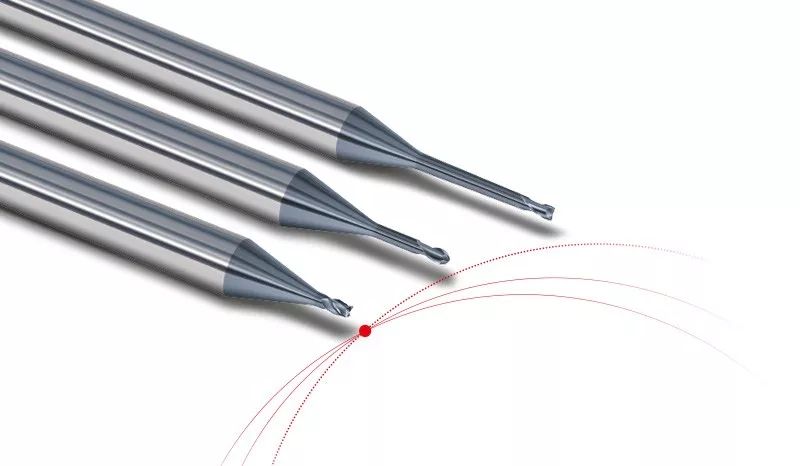

Fraisa的MicroX系列銑刀是用于微小型腔和特征的銑削解決方案。除了復雜的幾何形狀，還有最佳的表面質量，以及穩定的尺寸精度。
MicroX的規格近400種，能為1到15倍徑提供最理想的銑刀規格。其中在1倍徑到6倍徑的高精度銑削領域，還特別提供有 240 余種規格，為客戶實現高精度微銑削帶來多樣又快速的選擇。
應用類型
加工材料
特別適用于加工抗拉強度在 Rm = 850 N/mm2 至硬度60 HRC 內的鋼材以及不銹鋼和鈦合金。
特別適用于加工抗拉強度在 Rm = 850 N/mm2 至硬度60 HRC 內的鋼材以及不銹鋼和鈦合金。
加工類型
3D 曲面 ? 狹窄的型腔 ? 深腔 ? 肋狀 ? 底刃/面切削 ? 孔 ? 小圓角
3D 曲面 ? 狹窄的型腔 ? 深腔 ? 肋狀 ? 底刃/面切削 ? 孔 ? 小圓角

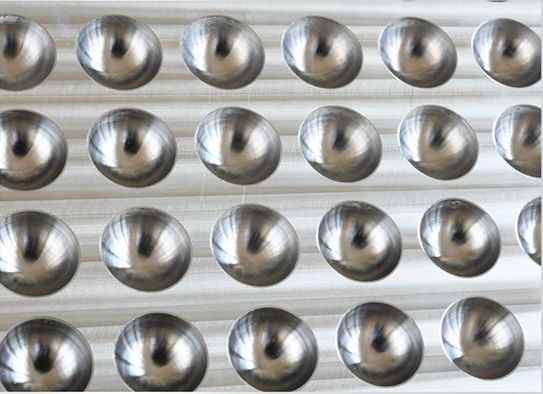

精密銑削而成的球面 (? = 5 mm)

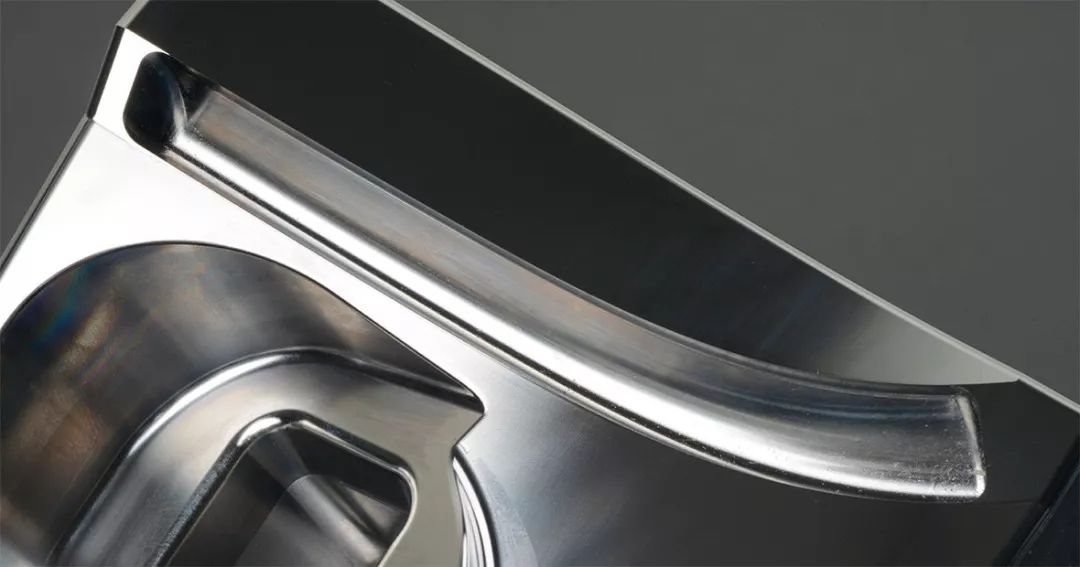

加工示例
MicroX微徑銑刀應用
技術規格
技術
球刀公差為+/-0.005 mm，圓角半徑公差為0/+0.01mm
6 mm柄，h5 級精度
圓角半徑：r0.05 / 0.1 / 0.2 / 0.3 / 0.5 mm
適用于3 軸、3+2 軸和5軸銑削加工

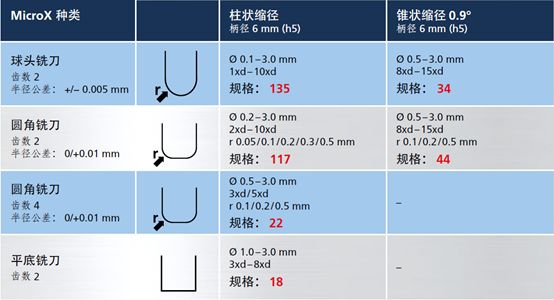

規格
370 種不同規格的微型銑刀，從1倍徑到15倍徑，有球刀、圓角銑刀和平底銑刀， 2 刃和4 刃多種規格
巧妙的規格結構，可方便快捷地選擇直徑在0.1-3.0 mm 范圍內的銑刀
1到6倍徑高精度銑削
技術
球刀公差為+/-0.005 mm，圓角半徑公差為0/+0.01mm
6 mm柄，h5 級精度
圓角半徑：r0.05 / 0.1 / 0.2 / 0.3 / 0.5 mm
適用于3 軸、3+2 軸和5軸銑削加工
規格
370 種不同規格的微型銑刀，從1倍徑到15倍徑，有球刀、圓角銑刀和平底銑刀， 2 刃和4 刃多種規格
巧妙的規格結構，可方便快捷地選擇直徑在0.1-3.0 mm 范圍內的銑刀
1到6倍徑高精度銑削
性能優勢
由于刀具的各個技術元素：硬質合金基體、涂層、微觀和宏觀幾何結構以及經過優化的CAM 銑削策略的相互完美協作，MicroX 擁有卓越的性能和品質，同時還確保最高級別的工藝可靠性。

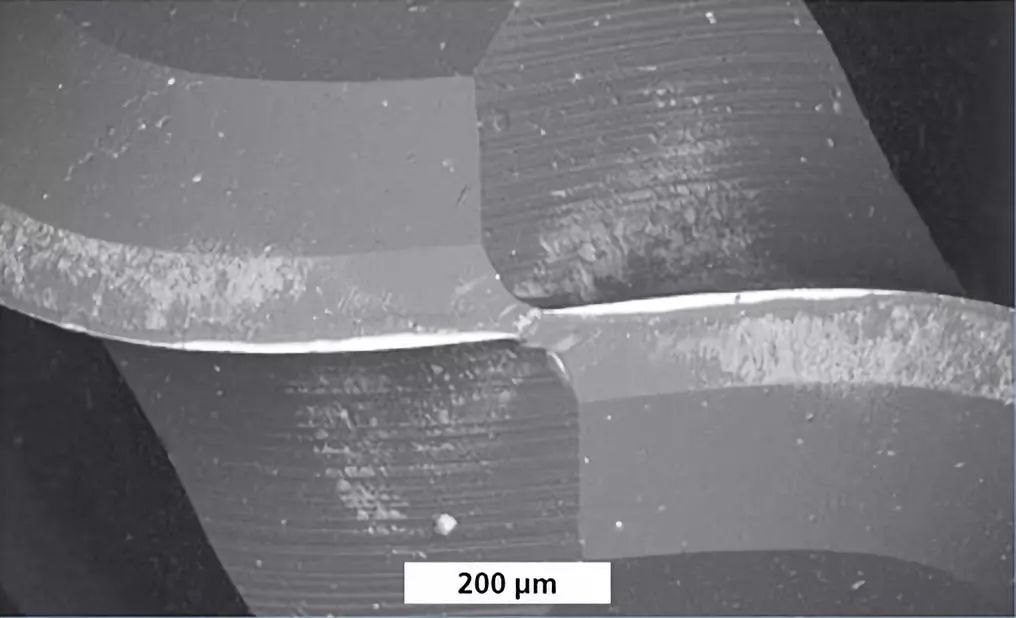

MicroX使用 64 分鐘后通過掃描電子顯微鏡（REM）拍攝
刀具X6562100
材料1.2343 (54 HRC), vf = 3000 mm/min,
n = 50000 rpm, ap = 0.20 mm,
ae = 0.03 mm, 刀具? 1.0 mm /3xd

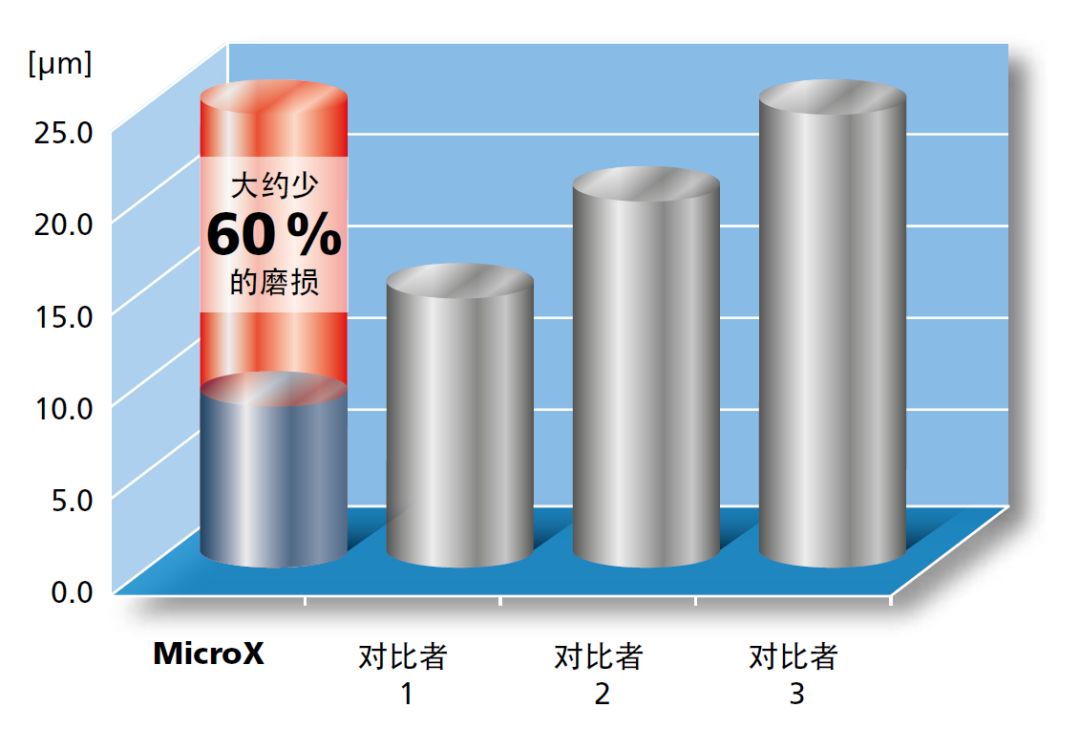

使用64分鐘后的磨損[μm]比較
高精度、高性能，MicroX便是助您實現最大產能的精加工和超精加工的產品方案。
